Паяные пластинчатые
Теплообменники ТТ
Теплообменники ТТ
Доставка по Дальнему Востоку и всей РФ от 1 шт
Консультации бесплатно
Технический расчёт в день обращения
Подбор аналогов для других марок
Оставьте заявку с контактными данными,
и мы свяжемся с вами в ближайшее время
и мы свяжемся с вами в ближайшее время
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности
Инновации и качество

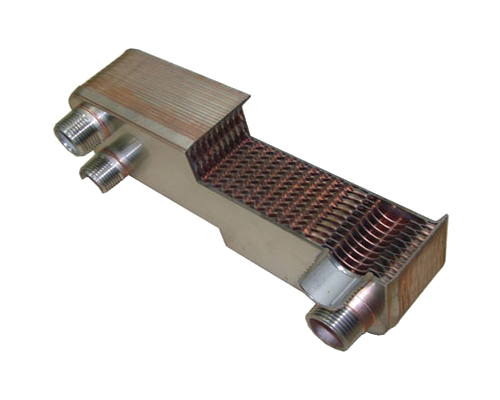

Пластины выполнены из нержавеющей стали AISI-316 и соединены медным или никелевым припоем — это обеспечивает высокое рабочее давление и устойчивость к коррозии.
Максимальное рабочее давление теплообменников ТТ — 45 бар, температура — 200 °C.
Максимальное рабочее давление теплообменников ТТ — 45 бар, температура — 200 °C.
Широкие возможности
Паяные теплообменники ТТ подходят для:
гликолевых смесей, масел, воды, газа, воздуха, спиртов и хладагентов.
Для подбора теплообменника по параметрам/маркировке — свяжитесь с нами, удобным для вас способом и мы бесплатно проконсультируем вас по всем вопросам.
Если у вас в проекте заложен теплообменник другой марки, мы бесплатно подберем модель теплообменника ТТ, аналогичную по качеству и параметрам, но за меньшую стоимость. Подберем аналоги для паяных теплообменников Kaori, Alfa Laval, Swep, Danfoss.
гликолевых смесей, масел, воды, газа, воздуха, спиртов и хладагентов.
Для подбора теплообменника по параметрам/маркировке — свяжитесь с нами, удобным для вас способом и мы бесплатно проконсультируем вас по всем вопросам.
Если у вас в проекте заложен теплообменник другой марки, мы бесплатно подберем модель теплообменника ТТ, аналогичную по качеству и параметрам, но за меньшую стоимость. Подберем аналоги для паяных теплообменников Kaori, Alfa Laval, Swep, Danfoss.
Простота и долговечность
Монтаж теплообменника ТТ не требует высокой квалификации, конструкция продумана с учётом потребностей монтажных организаций.
Принцип турбулентного потока значительно снижает скорость загрязнения. Безразборная промывка упрощает обслуживание.
Принцип турбулентного потока значительно снижает скорость загрязнения. Безразборная промывка упрощает обслуживание.
Применение теплообменников ТТ
- Системы ГВС и отопления
- Вентиляция и кондиционирование
- Системы теплого пола и таяния льда
- Солнечные батареи и тепловые насосы
- Подогрев воды в бассейне
- Охлаждение майнинг-ферм
- Осушение воздуха
- Утилизация тепла дымовых газов
Паяные пластинчатые теплообменники для бытовых котлов
Теплообменники, оптимизированные для котельной промышленности. Они разработаны для маленьких площадей.
Небольшие размеры и вес в сочетании с высокой эффективностью теплообмена делают теплообменники экономичными, экологичным и идеально подходящими для установки в местах с ограниченным пространством.
Незаменимы для ремонта и сервисного обслуживания бытовых котлов. Различное исполнение систем крепления делает данные теплообменники универсальными для ремонта котлов разных фирм производителей.
Подберём вторичный теплообменник на замену для котлов Ariston, Protherm, Baxi, Navien, Viessmann, Vaillant, Junkers, Vitopend, Ferroli, Bosh.
Небольшие размеры и вес в сочетании с высокой эффективностью теплообмена делают теплообменники экономичными, экологичным и идеально подходящими для установки в местах с ограниченным пространством.
Незаменимы для ремонта и сервисного обслуживания бытовых котлов. Различное исполнение систем крепления делает данные теплообменники универсальными для ремонта котлов разных фирм производителей.
Подберём вторичный теплообменник на замену для котлов Ariston, Protherm, Baxi, Navien, Viessmann, Vaillant, Junkers, Vitopend, Ferroli, Bosh.
Габаритные размеры. n — количество пластин.
Технические характеристики
Теплообменники для работы в условиях низкого давления (до 16 бар)
Теплообменники данной серии предназначены для работы с малыми объемами воды. Дизайн моделей подразумевает наличие либо гладкой передней пластины, либо оребренной.
Основные области применения: газовые бойлеры в жилых помещениях, коммунальные системы отопления, системы отопления на солнечной энергии.
Основные области применения: газовые бойлеры в жилых помещениях, коммунальные системы отопления, системы отопления на солнечной энергии.
Габаритные размеры. n — количество пластин.
Технические характеристики
Стандартная линейка паяных теплообменников ТТ
Основные области применения: отопление, вентиляция, кондиционирование, тепловые насосы, охлаждение и нагрев в технологических и производственных процессах.
Максимальное рабочее давление 30 или 45 бар.
Максимальное рабочее давление 30 или 45 бар.
Габаритные размеры. n — количество пластин.
Технические характеристики
Паяные пластинчатые теплообменники для пара
Используются для работы в условиях, когда возможны неожиданные температурные нагрузки или гидравлические удары. Серия специально разработана для гидравлических систем и котельных.
Для применения на пар, как правило, подходит L тип пластин.
Для применения на пар, как правило, подходит L тип пластин.
Габаритные размеры. n — количество пластин.
Паяные пластинчатые теплообменники — осушители воздуха
Это инновационная разработка в области осушения воздуха. Объединяя в себе первичный охладитель, испаритель и сепаратор, теплообменник этой серии при малом размере обеспечивает высокую эффективность передачи тепла.
Сепаратор может идеально удалять влагу из сжатого воздуха, что позволяет отказаться от фильтра для очистки воздуха.
Сепаратор может идеально удалять влагу из сжатого воздуха, что позволяет отказаться от фильтра для очистки воздуха.
ТТ D15 — габаритные размеры и подбор осушителя
E=19+N1*2.2+N2*3.3
N1 — количество пластин на испарителе / теплообменнике
N2 — количество пластин на сепараторе
N1 — количество пластин на испарителе / теплообменнике
N2 — количество пластин на сепараторе
1Nm3/min = 60Nm3/h = 35.3 scfm
Температура воздуха на входе = 37°С
Точка росы = 4°С
Температура воздуха на выходе = 20°С
Падение давления по воздуху меньше либо равно 40 кПа
Фреон: R22 / R404 / R407 / R512
Температура воздуха на входе = 37°С
Точка росы = 4°С
Температура воздуха на выходе = 20°С
Падение давления по воздуху меньше либо равно 40 кПа
Фреон: R22 / R404 / R407 / R512
ТТ D27 — габаритные размеры и подбор осушителя
E=19+N1*2.3+N2*2.4
N1 — количество пластин на испарителе / теплообменнике
N2 — количество пластин на сепараторе
N1 — количество пластин на испарителе / теплообменнике
N2 — количество пластин на сепараторе
1Nm3/min = 60Nm3/h = 35.3 scfm
Температура воздуха на входе = 37°С
Точка росы = 4°С
Температура воздуха на выходе = 20°С
Падение давления по воздуху меньше либо равно 40 кПа
Фреон: R22 / R404 / R407 / R512
Температура воздуха на входе = 37°С
Точка росы = 4°С
Температура воздуха на выходе = 20°С
Падение давления по воздуху меньше либо равно 40 кПа
Фреон: R22 / R404 / R407 / R512
Паяные пластинчатые теплообменники для утилизации тепла дымовых газов (экономайзеры)
По сути, экономайзер является опциональной деталью для котла, которая добавляет возможность предварительного нагрева теплоносителя без использования основной (высвобождаемой при сгорании топлива) тепловой энергии оборудования, что помогает максимально оптимизировать его работу:
- Избежать загрязнения воздуха — предотвращение выброса перегретых (угарных) газов способствует сохранению экологической и гигиенической чистоты
- Продлить срок службы оборудования — быстрый нагрев и поддержание тепла позволяет не допускать пагубных для котла резких перепадов температуры
- Уменьшить затраты на отопление — снижение потребления энергоносителей (на 4−18%) в конечном итоге приводит к заметной экономии денежных средств.
Паяный пластинчатый теплообменник ТТ-Y12
Для утилизации тепла дымовых газов с бытовых газовых котлов. Например:
1. 24 кВт — TT-Y12−36
2. 28 кВт — TT-Y12−40
1. 24 кВт — TT-Y12−36
2. 28 кВт — TT-Y12−40
n — кол-во пластин, материал пластин — сталь AISI 316 L, пайка — медь, никель (под заказ)
Максимальное рабочее давление: 10 бар / 6 бар (пайка медью/никелем)
Испытательное: 20 бар / 12 бар
Диапазон рабочих температур: 50−250°C
Минимум пластин: 10, максимум: 42
Объем канала: 0,016л.
Максимальное рабочее давление: 10 бар / 6 бар (пайка медью/никелем)
Испытательное: 20 бар / 12 бар
Диапазон рабочих температур: 50−250°C
Минимум пластин: 10, максимум: 42
Объем канала: 0,016л.
Паяные пластинчатые теплообменники ТТ-Y70 и ТТ-Y150
Для утилизации тепла дымовых газов с промышленных и бытовых котельных
Концентрация твердых веществ в дымовых газах не должна превышать 30 мг/м3
Концентрация твердых веществ в дымовых газах не должна превышать 30 мг/м3
n — кол-во пластин, материал пластин — сталь AISI 316 L, пайка — медь, никель (под заказ)
Максимальное рабочее давление: 20 бар / 6 бар (пайка медью/никелем)
Испытательное: 30 бар / 9 бар
Диапазон рабочих температур: 50−250°C
Минимум пластин: 30, максимум: 120
Объем канала: 0,045л для ТТ Y70, 0,097 для ТТ Y150
Максимальное рабочее давление: 20 бар / 6 бар (пайка медью/никелем)
Испытательное: 30 бар / 9 бар
Диапазон рабочих температур: 50−250°C
Минимум пластин: 30, максимум: 120
Объем канала: 0,045л для ТТ Y70, 0,097 для ТТ Y150
Стандартные соединения паяных теплообменников ТТ
Наличие соединений зависит от фактической модели и рабочих условий
